제품소개

23
FMS Motion-8
항목 내용 CPU TMS320VC33 (50MHz) Memory SRAM : 512K X 32Bit Flash Memory : 2M X 8Bit Motion 제어축수 : 8 축 Pulse 출력 : Line Drive, Max 4Mpps Analog 출력 : -10V ~ +10V, 16 Bit 분해능 (1축~4축만 있음) 위치 Feedback : Encoder, Line Drive, Max 8Mpps DI : Error, InPosition/BrakeControl , DO : Reset, Motor ON Brake 제어 출력 절대위치(ABS Encoder) 검출 : RSA, Yaskawa Common DI 48점, Common VCC, Photo Coupler 절연 Common DO 32점. 24V Sink Type (최대 Sink 전류 : 200mA) AI 4 Channel, 전압 입력, 16Bit 분해능 입력 범위 : -10V ~ +10V AO 4 Channel, 전압 출력, 16Bit 분해능 출력 범위 : -10V ~ +10V ㈜ Motion에서 Analog 출력을 사용하면 AO는 사용할수 없다. 통신 RS-232C : 3 Port RS-422 : 1 Port (RS-485 또는 RS-232C로 사용 가능) 유선 LAN : 1 Port 크기 W290 X L135 (mm) 사용 전원 DC 24V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 관리자 2016.01.05
항목 내용 CPU TMS320VC33 (50MHz) Memory SRAM : 512K X 32Bit Flash Memory : 2M X 8Bit Motion 제어축수 : 8 축 Pulse 출력 : Line Drive, Max 4Mpps Analog 출력 : -10V ~ +10V, 16 Bit 분해능 (1축~4축만 있음) 위치 Feedback : Encoder, Line Drive, Max 8Mpps DI : Error, InPosition/BrakeControl , DO : Reset, Motor ON Brake 제어 출력 절대위치(ABS Encoder) 검출 : RSA, Yaskawa Common DI 48점, Common VCC, Photo Coupler 절연 Common DO 32점. 24V Sink Type (최대 Sink 전류 : 200mA) AI 4 Channel, 전압 입력, 16Bit 분해능 입력 범위 : -10V ~ +10V AO 4 Channel, 전압 출력, 16Bit 분해능 출력 범위 : -10V ~ +10V ㈜ Motion에서 Analog 출력을 사용하면 AO는 사용할수 없다. 통신 RS-232C : 3 Port RS-422 : 1 Port (RS-485 또는 RS-232C로 사용 가능) 유선 LAN : 1 Port 크기 W290 X L135 (mm) 사용 전원 DC 24V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 관리자 2016.01.05

22
FMS Axis-8
항목 내용 CPU TMS320VC33 Memory SRAM : 512K X 32Bit Flash Memory : 2M X 8Bit Battery Backup : 128K X 32 Bit Motion 제어축수 : 8 축 Pulse 출력 : Line Drive, Max 4Mpps Analog 출력 : -10V ~ +10V, 16 Bit 분해능 위치 Feedback : Encoder, Line Drive, Max 8Mpps DI : Error, In Position , DO : Reset, Motor ON Brake 제어 출력 Common DI 48점, Common VCC, Photo Coupler 절연 Common DO 32점. 24V Sink Type (최대 Sink 전류 : 200mA) AI 4 Channel, 전압 입력, 16Bit 분해능 입력 범위 : -10V ~ +10V AO - 통신 Channel 수 : 4 Channel 통신 방식 : RS-232C 크기 W250 X L120 (mm) 사용 전원 DC 24V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 Application 관리자 2016.01.05
항목 내용 CPU TMS320VC33 Memory SRAM : 512K X 32Bit Flash Memory : 2M X 8Bit Battery Backup : 128K X 32 Bit Motion 제어축수 : 8 축 Pulse 출력 : Line Drive, Max 4Mpps Analog 출력 : -10V ~ +10V, 16 Bit 분해능 위치 Feedback : Encoder, Line Drive, Max 8Mpps DI : Error, In Position , DO : Reset, Motor ON Brake 제어 출력 Common DI 48점, Common VCC, Photo Coupler 절연 Common DO 32점. 24V Sink Type (최대 Sink 전류 : 200mA) AI 4 Channel, 전압 입력, 16Bit 분해능 입력 범위 : -10V ~ +10V AO - 통신 Channel 수 : 4 Channel 통신 방식 : RS-232C 크기 W250 X L120 (mm) 사용 전원 DC 24V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 Application 관리자 2016.01.05

21
FMS Axis-5
항목 내용 CPU TMS320VC33 Memory SRAM : 512K X 32Bit Flash Memory : 2M X 8Bit Motion 제어축수 : 5 축 Pulse 출력 : Line Drive, Max 4Mpps 위치 Feedback : Encoder, Line Drive, Max 8Mpps DI : Error, In Position , DO : Reset, Motor ON Common DI 60점, Common VCC, Photo Coupler 절연 Common DO 36점, 24V Sink Type (최대 Sink 전류 : 200mA) AI 4 Channel, 전압 입력, 16Bit 분해능 입력 범위 : -10V ~ +10V, 0 ~ 4V, 0 ~ 5V 선택가능 AO 4 Channel, 전압 출력, 16Bit 분해능 출력 범위 : -10V ~ +10V 통신 Channel 수 : 4 Channel 통신 방식 : RS-232C, RS-422/485 크기 W250 X L120 (mm) 사용 전원 DC 24V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 Application 관리자 2016.01.05
항목 내용 CPU TMS320VC33 Memory SRAM : 512K X 32Bit Flash Memory : 2M X 8Bit Motion 제어축수 : 5 축 Pulse 출력 : Line Drive, Max 4Mpps 위치 Feedback : Encoder, Line Drive, Max 8Mpps DI : Error, In Position , DO : Reset, Motor ON Common DI 60점, Common VCC, Photo Coupler 절연 Common DO 36점, 24V Sink Type (최대 Sink 전류 : 200mA) AI 4 Channel, 전압 입력, 16Bit 분해능 입력 범위 : -10V ~ +10V, 0 ~ 4V, 0 ~ 5V 선택가능 AO 4 Channel, 전압 출력, 16Bit 분해능 출력 범위 : -10V ~ +10V 통신 Channel 수 : 4 Channel 통신 방식 : RS-232C, RS-422/485 크기 W250 X L120 (mm) 사용 전원 DC 24V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 Application 관리자 2016.01.05

20
히터컨트롤러
항목 내용 CPU TMS320VC33 Memory SRAM : 512K X 32Bit Flash Memory : 2M X 8Bit 온도 제어 제어 온도 : 상온 ~ 100℃ 제어 출력 : SSR 출력, 8 Channel 온도 센서 : K-Type 열전소자, 8 Channel Common DI 3점, Common VCC, Photo Coupler 절연 Common DO 5점, 24V Sink Type (최대 Sink 전류 : 200mA) (Relay 출력 1점 포함) Bi-Direction Port LCD Interface TTL 입력 : 6점 AI - AO - 보호기능 Fuse Open 통신 RS-485 : 1 Channel 크기 W250 X L120 X H30 (mm) 사용 전원 AC 220V(단상) 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 Application Heater Controller 관리자 2016.01.05
항목 내용 CPU TMS320VC33 Memory SRAM : 512K X 32Bit Flash Memory : 2M X 8Bit 온도 제어 제어 온도 : 상온 ~ 100℃ 제어 출력 : SSR 출력, 8 Channel 온도 센서 : K-Type 열전소자, 8 Channel Common DI 3점, Common VCC, Photo Coupler 절연 Common DO 5점, 24V Sink Type (최대 Sink 전류 : 200mA) (Relay 출력 1점 포함) Bi-Direction Port LCD Interface TTL 입력 : 6점 AI - AO - 보호기능 Fuse Open 통신 RS-485 : 1 Channel 크기 W250 X L120 X H30 (mm) 사용 전원 AC 220V(단상) 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 Application Heater Controller 관리자 2016.01.05

19
온도제어기
항목 내용 CPU ATmega128 Memory 128Kbyte Flash (내부메모리) 온도 제어 제어 온도 : 상온 ~ 100℃ 제어 출력 : 1 Channel, 24V Sink Type (최대 Sink 전류 : 200mA) 온도 센서 : Pt100, 1 Channel Common DI 6점, Common VCC, Photo Coupler 절연 Common DO 8점, 24V Sink Type (최대 Sink 전류 : 200mA) (Relay 출력 1점 포함) Bi-Direction Port LCD Interface TTL 입력 : 6점 AI - AO 1 Channel, 전압 출력, 24Bit 분해능 출력 범위 : 0 ~ 5V 1 Channel, 전류 출력, 24Bit 분해능 출력 범위 : 0 ~ 20mA 보호기능 - 통신 RS-485 : 1 Channel 크기 W250 X L120 X H30 (mm) 사용 전원 AC 220V(단상) 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 Application Temperature Controller 관리자 2016.01.05
항목 내용 CPU ATmega128 Memory 128Kbyte Flash (내부메모리) 온도 제어 제어 온도 : 상온 ~ 100℃ 제어 출력 : 1 Channel, 24V Sink Type (최대 Sink 전류 : 200mA) 온도 센서 : Pt100, 1 Channel Common DI 6점, Common VCC, Photo Coupler 절연 Common DO 8점, 24V Sink Type (최대 Sink 전류 : 200mA) (Relay 출력 1점 포함) Bi-Direction Port LCD Interface TTL 입력 : 6점 AI - AO 1 Channel, 전압 출력, 24Bit 분해능 출력 범위 : 0 ~ 5V 1 Channel, 전류 출력, 24Bit 분해능 출력 범위 : 0 ~ 20mA 보호기능 - 통신 RS-485 : 1 Channel 크기 W250 X L120 X H30 (mm) 사용 전원 AC 220V(단상) 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 Application Temperature Controller 관리자 2016.01.05

18
Teaching Pendant ( FTP - 02 )
항목 FTP-02 CPU ATmega128 통신 RS-223C, 9600pbs, 8Bit, No Parity, 1 stop Bit, 흐름제어:없음 Display 16자 X 4줄 Function Key 4 개 숫자 Key 10 개 방향 Key 4 개 Jog Key 12 개 기타 Key 3 개 비상정지 Push Off, Release On (Normal Close) Dead Man S/W 없음 간이식 있음 Mode 전환 Key 없음 없음 있음 크기 (mm) W210 X L98 X H25 사용 전원 DC 5V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 비고 단종 관리자 2016.01.05
항목 FTP-02 CPU ATmega128 통신 RS-223C, 9600pbs, 8Bit, No Parity, 1 stop Bit, 흐름제어:없음 Display 16자 X 4줄 Function Key 4 개 숫자 Key 10 개 방향 Key 4 개 Jog Key 12 개 기타 Key 3 개 비상정지 Push Off, Release On (Normal Close) Dead Man S/W 없음 간이식 있음 Mode 전환 Key 없음 없음 있음 크기 (mm) W210 X L98 X H25 사용 전원 DC 5V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 비고 단종 관리자 2016.01.05

17

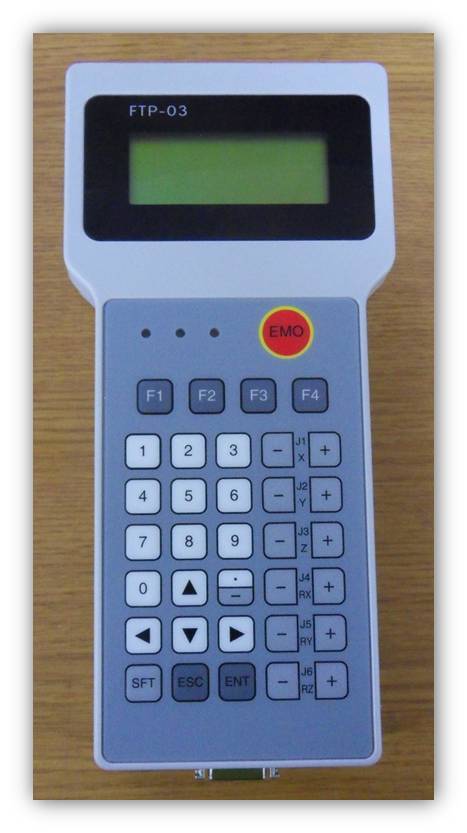

Teaching Pendant ( FTP - 03 )
항목 FTP-03 CPU ATmega128 통신 RS-223C, 9600pbs, 8Bit, No Parity, 1 stop Bit, 흐름제어:없음 Display 16자 X 4줄 Function Key 4 개 숫자 Key 10 개 방향 Key 4 개 Jog Key 12 개 기타 Key 3 개 비상정지 접촉식 (Normal Open) Dead Man S/W 없음 Mode 전환 Key 없음 크기 (mm) W210 X L98 X H25 사용 전원 DC 5V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 비고 관리자 2016.01.05
항목 FTP-03 CPU ATmega128 통신 RS-223C, 9600pbs, 8Bit, No Parity, 1 stop Bit, 흐름제어:없음 Display 16자 X 4줄 Function Key 4 개 숫자 Key 10 개 방향 Key 4 개 Jog Key 12 개 기타 Key 3 개 비상정지 접촉식 (Normal Open) Dead Man S/W 없음 Mode 전환 Key 없음 크기 (mm) W210 X L98 X H25 사용 전원 DC 5V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 비고 관리자 2016.01.05

16
Teaching Pendant ( FTP - 05 )
항목 FTP-05 CPU ATmega128 통신 RS-223C, 9600pbs, 8Bit, No Parity, 1 stop Bit, 흐름제어:없음 Display 16자 X 4줄 Function Key 4 개 숫자 Key 10 개 방향 Key 4 개 Jog Key 12 개 기타 Key 3 개 비상정지 Push Off, Release On (Normal Close) 보호테 있음 Dead Man S/W 있음 Mode 전환 Key 있음 크기 (mm) W210 X L98 X H25 사용 전원 DC 5V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 비고 관리자 2016.01.05
항목 FTP-05 CPU ATmega128 통신 RS-223C, 9600pbs, 8Bit, No Parity, 1 stop Bit, 흐름제어:없음 Display 16자 X 4줄 Function Key 4 개 숫자 Key 10 개 방향 Key 4 개 Jog Key 12 개 기타 Key 3 개 비상정지 Push Off, Release On (Normal Close) 보호테 있음 Dead Man S/W 있음 Mode 전환 Key 있음 크기 (mm) W210 X L98 X H25 사용 전원 DC 5V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 비고 관리자 2016.01.05

13
간이 PLC
항목 내용 CPU ATmega128 Memory 128Kbyte Flash (내부메모리) Common DI 16점, Common VCC, Photo Coupler 절연 8점 : TTL 입력 Common DO 16점, 24V Sink Type (최대 Sink 전류 : 200mA) 2점 : TTL 출력 Bi-Direction LCD Interface AI 4 Channel, 전압 입력, 10Bit 분해능 입력 범위 : 0V ~ +5V AO 4 Channel, 전압 출력, 10Bit 분해능 출력 범위 : 0V ~ +5V 통신 RS-232C 1 Channel RS-485 1 Channel 크기 W160 X L80 (mm) 사용 전원 DC 24V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 Application 관리자 2016.01.05
항목 내용 CPU ATmega128 Memory 128Kbyte Flash (내부메모리) Common DI 16점, Common VCC, Photo Coupler 절연 8점 : TTL 입력 Common DO 16점, 24V Sink Type (최대 Sink 전류 : 200mA) 2점 : TTL 출력 Bi-Direction LCD Interface AI 4 Channel, 전압 입력, 10Bit 분해능 입력 범위 : 0V ~ +5V AO 4 Channel, 전압 출력, 10Bit 분해능 출력 범위 : 0V ~ +5V 통신 RS-232C 1 Channel RS-485 1 Channel 크기 W160 X L80 (mm) 사용 전원 DC 24V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 Application 관리자 2016.01.05

12
SEC TP I/F Board
항목 내용 CPU TMS320VC33 Memory SRAM : 512K X 32Bit Flash Memory : 2M X 8Bit Common DI 8점, Common VCC, Photo Coupler 절연 Common DO 8점, 24V Sink Type (최대 Sink 전류 : 50mA) AI - AO - 통신 RS-232C 4 Channel 크기 W250 X L120 X H30 (mm) 사용 전원 DC 24V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 Application 통신 Interface 관리자 2016.01.05
항목 내용 CPU TMS320VC33 Memory SRAM : 512K X 32Bit Flash Memory : 2M X 8Bit Common DI 8점, Common VCC, Photo Coupler 절연 Common DO 8점, 24V Sink Type (최대 Sink 전류 : 50mA) AI - AO - 통신 RS-232C 4 Channel 크기 W250 X L120 X H30 (mm) 사용 전원 DC 24V 동작 온도 0 ~ 50℃ 보관 온도 -10 ~ 70℃ 질량 Application 통신 Interface 관리자 2016.01.05
